在工業生產中，壓縮空氣作為僅次于電力的第二大動力能源，其流量測量的準確性直接關系到能源利用效率、設備運行穩定性及生產成本控制。傳統流量測量技術因受介質特性、工況波動及安裝條件限制，難以滿足現代工業對高精度、寬量程及長期穩定性的需求。渦街流量計憑借其基于卡門渦街原理的創新設計，在壓縮空氣流量測量領域展現出顯著優勢，成為能源管理、工藝優化及節能改造的核心工具。

一、渦街流量計技術原理與核心優勢

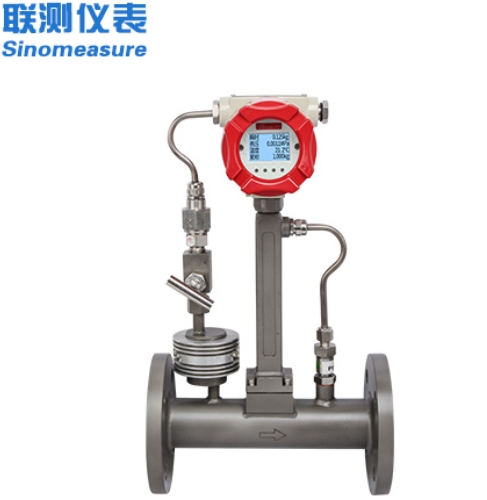

渦街流量計通過在管道中設置非流線型旋渦發生體（如三角柱），使流體在流經時產生周期性交替的卡門渦街。渦街釋放頻率與流體流速呈線性關系，通過壓電傳感器捕捉渦街信號并轉換為電信號，經數字信號處理后輸出流量數據。其技術優勢體現在以下方面：

1. 非接觸式測量：傳感器不直接接觸介質，避免磨損與腐蝕，延長使用壽命。
2. 寬量程比：量程比可達1:10，覆蓋5-50m/s流速范圍，適應多工況需求。
3. 高精度與穩定性：1.0級精度（氣體測量），長期穩定性誤差≤±0.5%。
4. 抗干擾能力強：數字濾波技術有效抑制振動、電磁干擾及噪聲影響。
5. 多參數集成：內置溫壓補償模塊，可同步輸出標況體積流量與質量流量。

二、壓縮空氣測量中的技術突破

1. 復雜工況適應性

• 高溫高壓環境：采用-20℃至+250℃寬溫域傳感器，配合316L不銹鋼殼體，滿足空壓機出口高溫高壓測量需求。
• 介質潔凈度保障：通過前置水分離器與油過濾器，解決壓縮空氣中水滴、油霧吸附導致的測量偏差問題。
• 直管段優化：在空間受限的管網中，通過流場仿真技術設計短直管段（前10D后5D），降低安裝成本。

2. 動態響應與節能管理

• 瞬態流量捕捉：響應時間≤0.5秒，精準監測空壓機加載/卸載過程中的流量突變。
• 能效分析平臺：集成至空壓機空氣能效在線監測系統，實時計算比功率（kW/m³/min），量化節能改造效果。
• 泄漏檢測算法：通過流量基線分析與異常波動識別，定位管網泄漏點，降低壓縮空氣損耗。

三、典型應用場景與效益分析

1. 空壓站房總管計量

• 案例：某汽車制造廠空壓站采用DN200渦街流量計，實現2000m³/h總管流量精確測量，配合壓力傳感器實現質量流量補償，年節約電能12萬kWh。
• 技術參數：
  • 測量范圍：100-2000m³/h（標況）
  • 精度：±1.0%
  • 輸出信號：4-20mA+HART協議

2. 生產線用氣點監控

• 案例：某電子廠在注塑機用氣支管安裝DN25渦街流量計，結合物聯網模塊實現數據遠程傳輸，發現某設備用氣異常，優化后單臺設備年節約壓縮空氣成本3.2萬元。
• 功能亮點：
  • 電池供電型設計，支持2年免維護
  • 脈沖輸出+Modbus RTU雙通信模式

3. 干燥器效能評估

• 案例：某化工企業通過在干燥器前后端安裝渦街流量計，結合露點儀數據，計算得出干燥器再生能耗占比從35%降至28%，年節省蒸汽費用45萬元。
• 測量策略：
  • 前端流量計：測量濕空氣體積流量
  • 后端流量計：測量干空氣質量流量
  • 差值計算：評估吸附劑性能衰減

四、技術挑戰與解決方案

1. 低流速測量難題

• 問題：在管道末端或小流量工況下，渦街信號信噪比降低。
• 對策：采用低頻響應增強型傳感器，結合自適應濾波算法，將最小可測流速降至0.5m/s。

2. 振動干擾抑制

• 問題：空壓機振動通過管道傳導至流量計。
• 對策：
  • 安裝減振支架（彈性阻尼系數≥0.3）
  • 傳感器內置加速度補償電路
  • 頻譜分析技術剔除振動頻率干擾

3. 蒸汽-空氣切換測量

• 問題：供熱系統中蒸汽與壓縮空氣共用管道時的介質識別。
• 對策：
  • 雙模態傳感器（渦街+熱式）
  • 密度閾值自動切換算法
  • 歷史數據學習型修正模型

五、未來發展趨勢

1. 微型化與集成化：開發MEMS工藝微渦街傳感器，實現DN6以下小管徑測量。
2. 邊緣計算賦能：內置AI芯片的智能渦街流量計，可自主完成流量預測、故障診斷與參數優化。
3. 數字孿生應用：通過實時流量數據與CFD仿真聯動，構建虛擬管網模型，優化壓縮空氣系統布局。

結語

渦街流量計技術通過持續創新，已突破傳統流量測量的技術瓶頸，在壓縮空氣流量測量領域展現出從“單一計量”到“智能管控”的跨越式發展。隨著工業4.0與雙碳目標的推進，具備高精度、高可靠性和高附加值的渦街流量計，將成為企業實現能源數字化、生產精益化的關鍵基礎設施。
