檢測精度45mm系列
規格型號	光束數	光軸間距	保護高度	產品長度	整機MTTFd（year）	整機MTTF（year）
LS4T-45-0140	4	40	120	145	566.18	109.27
LS4T-45-0220	6	40	200	225	532.86	101.24
LS4T-45-0300	8	40	280	305	503.25	94.31
LS4T-45-0380	10	40	360	385	476.76	88.27
LS4T-45-0460	12	40	440	465	452.92	82.95
LS4T-45-0540	14	40	520	545	431.35	78.24
LS4T-45-0620	16	40	600	625	411.74	74.04
LS4T-45-0700	18	40	680	705	393.83	70.26
LS4T-45-0780	20	40	760	785	377.42	66.85
LS4T-45-0860	22	40	840	865	362.32	63.76
LS4T-45-0940	24	40	920	945	348.38	60.94
LS4T-45-1020	26	40	1000	1025	335.48	58.36
LS4T-45-1100	28	40	1080	1105	323.50	55.99
LS4T-45-1180	30	40	1160	1185	312.34	53.80
LS4T-45-1260	32	40	1240	1265	301.93	51.78
LS4T-45-1340	34	40	1320	1345	292.19	49.90
LS4T-45-1420	36	40	1400	1425	283.05	48.16
LS4T-45-1500	38	40	1480	1505	274.48	46.53
LS4T-45-1580	40	40	1560	1585	266.40	45.01
LS4T-45-1660	42	40	1640	1665	258.79	43.59
LS4T-45-1740	44	40	1720	1745	251.60	42.25
LS4T-45-1820	46	40	1800	1825	244.80	41.00
LS4T-45-1900	48	40	1880	1905	238.36	39.81
LS4T-45-1980	50	40	1960	1985	232.24	38.69
1.上述型號為默認檢測距離A型：0~10米，型號后可加（-□），可定制檢測距離，B型:0~16米，C型:0~5米，D型:0~40米，E型:0~70 米。 2.其他長度接受定制。

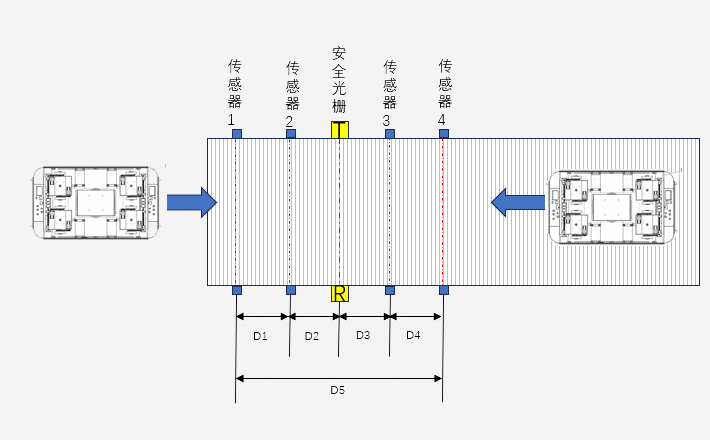

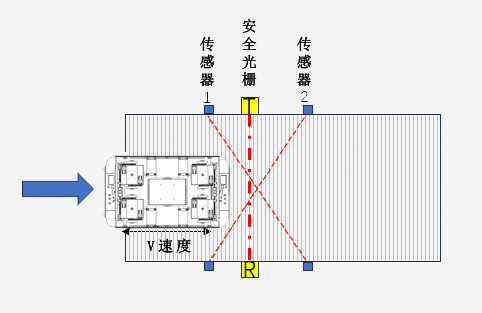

Muting接線示意圖（302交叉式進出料檢測示意圖）	Muting接線示意圖（602雙向平行進出料檢測示意圖）

執行標準
歐洲標準	EN 61496-1、2:2020、EN 61508-1~4:2020、EN ISO 13849-1、2:2023
國際標準	IEC 61496-1、2:2020、IEC61508-1~4:2010、ISO 13849-1、2:2023
中國標準	GB 4584
安全類別
安全等級	Type4、SIL3、Category4、PLe
MTTFd	157~557year 不等，請查閱型號詳情
光學參數
發射光源	紅外 LED（中心波長 850nm）
光軸間距	40mm
檢測精度	45mm
保護高度	（光束數-1）*光軸間距（單位 mm）
檢測距離	A型:0~10米，B型:0~16米，C型:0~5米，D型:0~40 米，E型:0~70 米
環境參數
環境溫度	工作溫度		-10℃~55℃（通光面無凝霜結露）
	儲存溫度		-40℃~70℃
環境濕度	工作濕度		35%RH~85%RH
	儲存濕度		35%RH~95%RH
抗光干擾	白熾燈		3000Lux
	熒光燈		3000Lux
	太陽光		10000Lux
抗振動能力	頻率10Hz-55Hz，振幅0.35±0.05mm，X、Y及Z方向各20次
抗沖擊能力	加速度10g，脈沖持續時間16ms，X、Y及Z方向各1000次
截面尺寸	34×28mm
電氣特性
工作電壓	24V DC±20%
工作電流	發射器:<200mA			接收器:<200mA（無負載時）
響應時間	4ms-18ms（隨光束數變化而增減）
安全輸出（OSSD）	PNP	PNP 晶體管輸出×2;ON 狀態時，負載電流≤100mA，輸出電壓≥Vcc-2V;OFF狀態時，漏電流≤1mA，殘留電壓≤1V（排除導線延長的影響）
	NPN	NPN 晶體管輸出×2，ON 狀態時，負載電流≤100mA，輸出電壓≤2V;OFF 狀態時，漏電流≤1mA，殘留電壓≤2V（排除導線延長的影響）
啟動時間	<3s
檢測功能	上電自檢，工作過程中實時自檢
保護電路	過壓過流保護，輸出短路保護
