在設備環帶網帶上加入規定的工件后，機器啟動，工件被傳動動，同時拋丸器高速拋出的彈丸形成扇形束，均勻地打擊在工件表面上，從而達到清理的目的。拋出的彈丸及砂粒從網帶上的小孔，流入底部的螺旋輸送器上，經螺旋輸送器送入提升機內，由提升機提到分離器中進行分離。含塵氣體由風機吸送到除塵器中過濾后，變?yōu)榍鍧嵖諝?，排入大氣中，灰塵經空氣反吹落入除塵器底部的集塵箱中，用戶可定期清除。廢砂由廢料管流出，用戶可回用。丸砂混合物由回用管回收進入室體，待分離器分離后再回用.

產品規格：

加工定制	是	類型	網帶式	作用對象	鋼材拋丸清理機、帶拋丸機
型號	HST	品牌	青島華盛泰	滾筒直徑	1200（mm）（mm）
拋丸量	4*250	除塵風量	3000	除塵效率	99%
載重量	100（kg）（kg）	功率	50（w）（w）

　　特點：

　　·引進德國技術，已消化、吸收、生產；

　　·設計新穎網帶式輸送結構自動循環，線速度可調；

　　·特殊結構的拋丸工作室；

　　·一體化設備，結構緊湊；

　　·良好的通風抽塵系統，并設有檢修平臺；

　　·安裝無需地坑；

　　·先進的拋頭直接線、曲線葉片；

　　·拋丸速度可選擇變頻調速；

　　·PLC控制系統集中，操作簡單、穩定性好，維修率低；

　　應用范圍：

　　·適用各種材質的小五金件、不銹鋼件、鋅鋁壓鑄件、沖壓件、異形構件的表面清理和去除應力，強化表面的批量拋丸生產；

　　·適用磨料：合金鑄鋼丸、不銹鋼丸、鋁丸、鐵丸等；

青島華盛泰Q35系列轉臺式拋丸機清理效率高，應用范圍廣泛，主要型號有Q3512、Q351、Q3516、Q3518、Q3525等，滿足不同的清理需求。

產品簡介

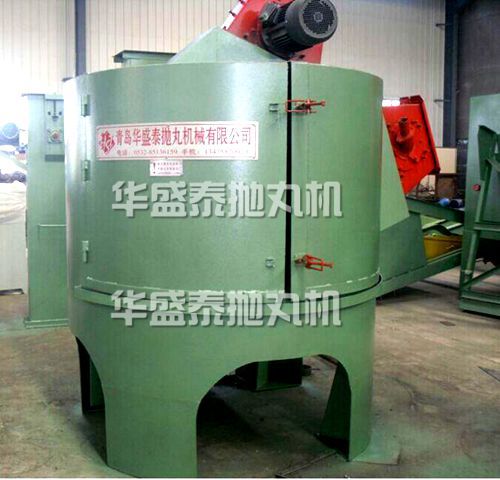

轉臺式拋丸機主要適合中小型工件的表面清理的生產，尤其適用于齒輪、軸、彈簧、拉桿燒結件等表面強化處理，廣泛應用于鑄造和汽車制造業，具有生產效率高，密封效果好，結構緊湊，裝卸件方便，技術含量高等特點。



產品特點

 第一. 轉臺式拋丸機主要由室體、轉臺、傳動系統、分離器、提升機、輸丸裝置、拋丸器等部分組成，在室頂一臺高速旋轉的拋丸器，對工件進行最佳方位的拋射，工件隨著轉臺轉出室體時，可直接看到清理效果，以便進行下一步工作。
第二. 通過傳動系統帶動刮丸板回轉，將丸砂通過流丸管送到提升機下部，再由提升機提到分離器進行分離，完好的彈丸通過輸丸管及閘門供拋丸器連續使用，破碎彈丸及灰塵再分別進入其它相應管道，以進行二次分離。
第三. 轉臺式拋丸機傳動機構由擺線針輪減速器帶動磨擦輪，通過一個離合機構與轉臺發生磨擦傳動，使轉臺平穩轉動。當工件轉出室外可用于直接翻動調整及被清理好的工件；也可隨時根據被清理工件的不同和裝卸翻動工件的難易程度，來扳動離合手柄，使磨擦輪和轉臺脫離，即轉臺停轉調好工件再改變手柄位置，轉臺再開始轉動。

生產優勢

青島華盛泰在拋丸機領域擁有豐富經驗，可為客戶提供了各種尺寸的機器，加工的零件重量達150噸。我公司轉臺式拋丸機可為您的拋丸機作業時提供最大靈活性。無論您正在清理焊接處理的結構件、清理并去除鑄件的毛刺或是對需強化的零件進行拋丸強化處理，轉臺都有助于減少生產所需時間。

拋丸器的布置可實現對零件進行多點噴射，而不是單點噴射。這樣任意形狀尺寸的零件都能得到有效處理，最大程度地減少了零件重定位。

青島華盛泰轉臺式拋丸機可靠性高、使用壽命長以及不斷進步的設計是眾所周知的，其拋丸的質量與效率無與倫比。

技術參數

	Q3512	Q3514	Q3516	Q3518
拋丸器轉速r/min	2800	2800	2800	2800
拋丸器葉輪直徑mm	Φ280	Φ280	Φ360	Φ360
拋丸器拋丸量kg/min	160×2	160×2	200×2	200×2
轉臺直徑mm	Φ1200	Φ1400	Φ1600	Φ1800
最大裝載量kg	400	600	800	1000
提升機提升量t/h	7.8	4	12	12
除塵風量m3/h	2400	2000	4000	5400
總功率kW	17.3	14.45	20	22.7

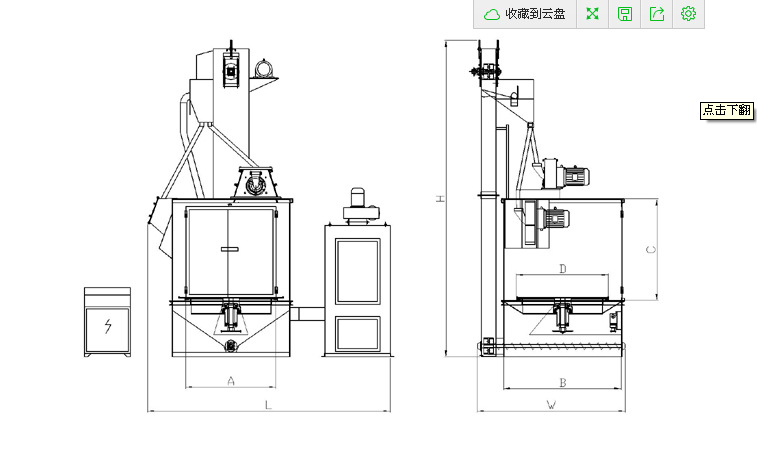

主機外形尺寸mm	1800×1800×4000	2000×2200×4100	2300×2500×4500	2600×2500×4800
除塵器外形尺寸mm	680×520×2000	680×520×2000	1000×680×2600	1000×680×2600
